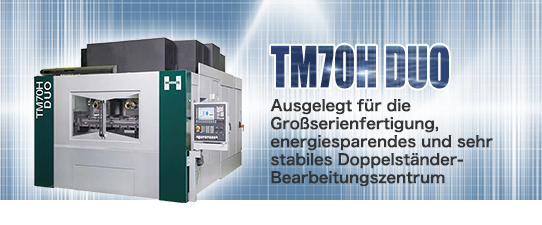

TM70H DUO
Produktbeschreibung
■ Energie- und platzsparend
■ Hohe Steifigkeit und hohe Beschleunigung/Verzögerung
■ Hoher Wirkungsgrad
■ Hohe Wartungsfreundlichkeit
■ Hohe Flexibilitat

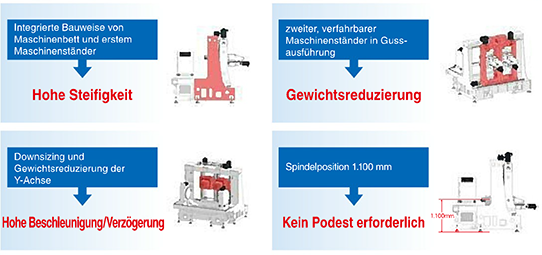

■ Hohe Steifigkeit und hohe Beschleunigung/Verzögerung
■ Hoher Wirkungsgrad
■ Hohe Wartungsfreundlichkeit
■ Hohe Flexibilitat
Doppel-Maschinenständer
Hohe Wartungsfreundlichkeit
Durch die rückseitige Installation der Antriebe kann der überwiegende Teil der Warung von hinten erfolgen.
Keine Behinderungen durch z.B. Vorrichtungen ermöglichen eine schnelle Wartung.
Kompensierbare Achsen
X Achse: Spindelabstand justierbar
Y Achsen: unabhängige Antriebe
Z Achsen: unabhängige Antriebe

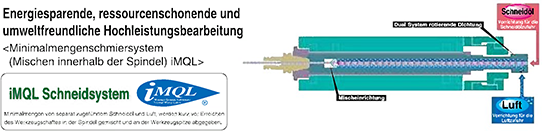

iMQL Schneidsystem
Spezifikationen
| Punkt | TM70H DUO | |||
| Spindel | Durchmesser | φ70mm | ||
| Werkzeugaufnahme | HSK-A63 | |||
| Spindelabstand | 700mm | |||
| Antriebssystem | Diretantrieb(Kupplung) | Motorspindel | ||
| Schmierung | Ölnebel | Ölnebel | ||
| max.Drehzahl | 12,000min-1 | 20,000min-1 | ||
| Antriebsleistung | 10/7.5kw | 28.5kw | ||
| Innere Kühlmittelyufuhr through spindle |
Kühlmitel durch die Spindel(max. 70 bar) ★MQL (MMS) |
|||
| WZM | Art des WZVV | Direkt | ||
| Werkzeuganwahlverfahren | Feste Adresse. automatische Wegoptimierung | |||
| Anzahl Werkzeuge | 70 x 2 | |||
| max. Werkzeugdurchmesser | φ7Omm(φl6Omm bei freiem Nachbarplatz) | |||
| max. Werkzeuglänge | 345mm | |||
| max. Werkzeuggewicht | 10.0kg | |||
| Werkzeugwechselzeit | Werkzeug/Werkzeug | 1.2 sek | ||
| SpareSpan (1/2 Hub) | 2.6 sek | |||
| Achsen | Eilganggeschwindigkeit | X Achse | 62m/min < 6.9m/s2 > | |
| Y Achse | 62m/min < 6.9m/s2 > | |||
| Z Achse | 75m/min < 11.8m/s2 > | |||
| Vorschubgeschwindigkeit | 1～10,000mm/min | |||
| Verfahrwege | X Achse | 650mm | ||
| Y Achse | 560mm | |||
| Z Achse | 530mm | |||
| Referenzanschlag | X,Y,Z Achse | |||
| Führungen | Linearführungen (X・Y・Z Achse) | |||
| Steuerung | SINUMERIK 840D sl(SIEMENS) | |||
| Aufstellfläche (B x L) | 2,950mm x 5,025mm | |||
*★optional.
