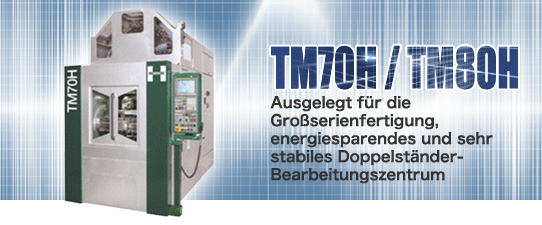

TM70H / TM80H
Produktbeschreibung
■ Höhere Produktivität * Höhere Wirtschaftlichkeit * Höhere Wartungsfreundlichkeit
■ Kompakte Ausführung mit niedriger Ladehöhe
■ Das Bearbeitungszentrum ist für eine Großserienproduktion ausgelegt
■ Kompakte Ausführung mit niedriger Ladehöhe
■ Das Bearbeitungszentrum ist für eine Großserienproduktion ausgelegt
Doppelständerkonstruktion
Die Auslegung als Doppelständerkonstruktion erzielt Energieeinsparrungen, große Steifigkeiten und eine schnellere Beschleunigung / Verzögerung.
Die Kombination von Maschinenbett und Hauptständer als einteilige Konstruktion liefert eine hohe Steifigkeit und einen tiefen Schwerpunkt für die gesamte Maschine.
Der verfahrbare zweite Ständer ist aus Grauguss wodurch ein geringeres Gewicht erzielt wird.
Verringerung von Gewicht und Abmessungen der bewegten Massen der Y-Achse ermöglichen eine Energieeinsparung und eine größere Beschleunigung/ Verzögerung wodurch eine höherer Produktivität erzielt wird.
Spezifikationen
| Punkt |
TM70H / TM80H |
| Verfahrweg X-Achse | 530mm |
| Verfahrweg Y-Achse | 560mm |
| Verfahrweg Z-Achse | 530mm |
| Eilganggeschwindigkeit | 62m/min |
| Vorschubgeschwindigkeit | 1～10,000mm/min |
| Max. Drehzahl | 8,000（12,000、15,000） |
| Werkzeughalter | HSK-A63(BT40,KM6350) |
| Speicherkapazität | 24(16,40) |
| Aufstellfläche | 1,500mm×3,425mm |
*(Standardspezifikationen
)
