「切削加工」 ｘ「旋削加工」
ベッドレスマシニングセンタ®に旋削機能を付加した汎用性の高い複合加工機。
1台でマシニング工程と旋削工程を集約することで、工程間の脱着ミス防止と工程能力管理の削減により集約型高効率生産を実現します。
旋削加工に対応した新開発カービッククランプ式φ80mmの主軸を搭載し、旋削工具使用時の回転位置決め高精度を確保します。
また、1本のホルダーに複数のバイト取り付けることでATC動作を行わずに主軸部で工具の割出(5度毎)も行えます。
割出用A軸と旋削用C軸テーブルを標準装備、旋削用C軸テーブルは3000min-1の高速回転仕様と1000min-1をラインアップ。
A軸との組合せにより割出5軸加工も行え、鉄系部品やアルミ冷却層付モーターハウジング加工など幅広い部品に対応可能です。
主な特徴
-
-
高速工具交換

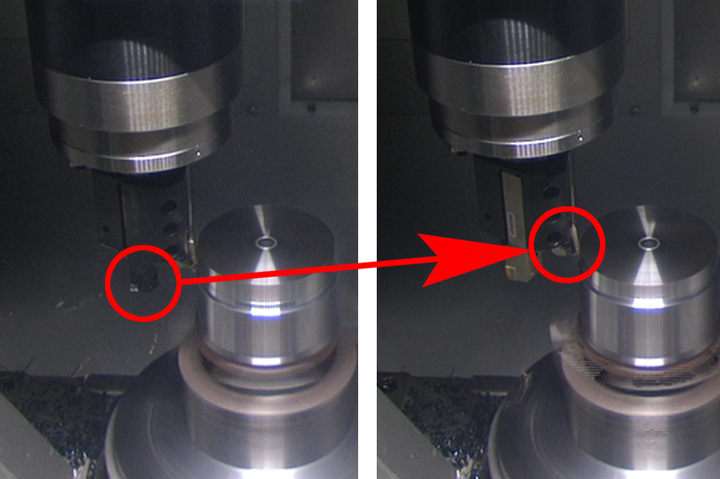

1本のホルダーに複数のバイト取り付けることでATC動作を行わずに主軸部で工具の割出(5度毎)も行えます。
-
省スペースレイアウト
油空圧バルブ等の調整が必要な機器を設備前後面に集約することで機械側面からのメンテナンスが不要。複数台で使用する際には機械間ピッチ 150 mmでレイアウトが出来、最小スペースでのライン構成が可能です。よって、ワーク輸送距離が短く搬送時間短縮とコスト削減にもつながります。
-
工程集約
ベッドレスマシニングセンタ®をベースにFSW(摩擦攪拌接合)機能を付加したFSW複合機【NS70 FSW】と組み合わせることで、集約型高効率生産を実現します。
-
その他
装飾品・指輪
主な仕様
- 移動量(X、Y、Z軸)
- 500mm、450mm、500mm
- 早送り速度
- 62m/min
- 使用工具ホルダー
- HSK-A63、HSK-T63
- 機械設置スペース
- 1,450mm x 3,380mm
- 主軸最高回転数
- 12,000min-1
- 工具収納本数
- 30本
切削と旋削の工程集約
1台で切削加工と旋削加工を行えるため工程集約につながります。
